溶劑型油墨彩印VOCs治理案例

一、客戶概況

該客戶是一家專業從事生產各類軟包裝復合袋的專業廠家。擁有電腦高速8色印刷機、北人高速9色印刷機、北人高速復合機、中速復合機、五臺制袋機和分切機等生產設備。生產設備先進，擁有一批高級技術人員，具備豐富的軟包裝生產經驗。


二、項目概況

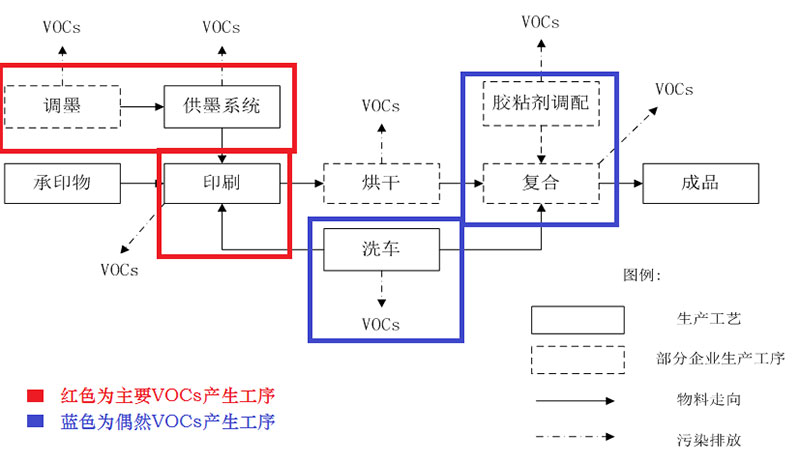

1、客戶采用溶劑型油墨，溶劑成分較復雜，VOCs排量較大。VOCs的主要產生工序如下圖：

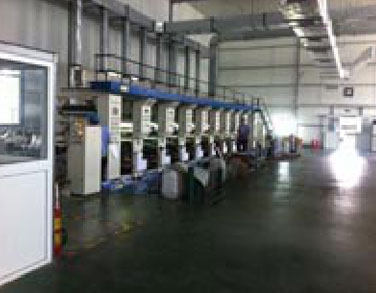

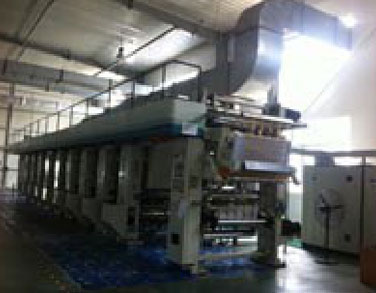

2、客戶有三條主要印刷生產線，一條復合線，但并不總是同時投產，但廢氣處理設備的設計考慮最大可能排放量。
3、項目開始前，調墨工序沒有封閉，油墨散放于車間各處，印刷工序的廢氣也是無組織排放。菊恩工程師通過現場勘察，與客戶一起研討了廢氣收集方案：將調墨工序單獨隔離，油墨也統一存放在隔離區；規劃了收集風管布局。

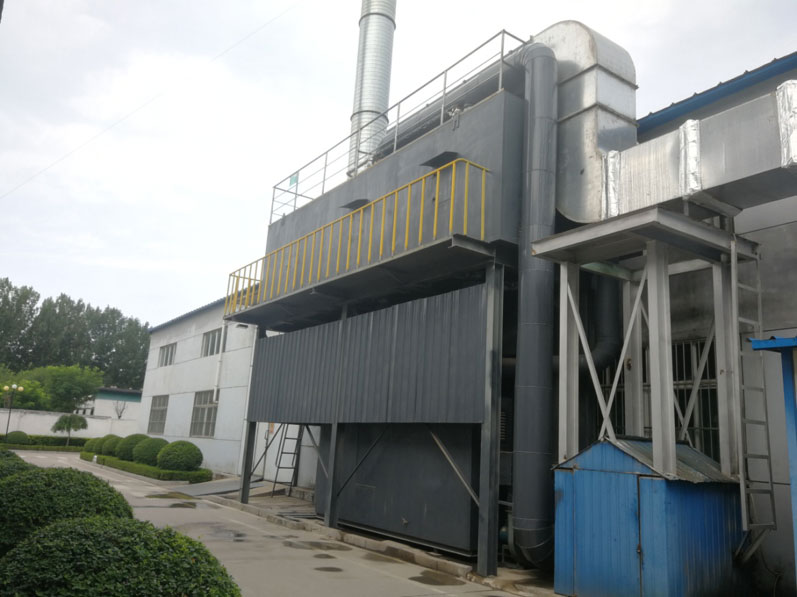

4、通過規劃和核算，最終確定定制的印刷廢氣處理設備采用顆?；钚蕴课?CO技術，吸附裝置最大處理風量為30000Nm3/h, 最大處理濃度為1000mg/h, 催化燃燒裝置的處理風量為3500m3/h。

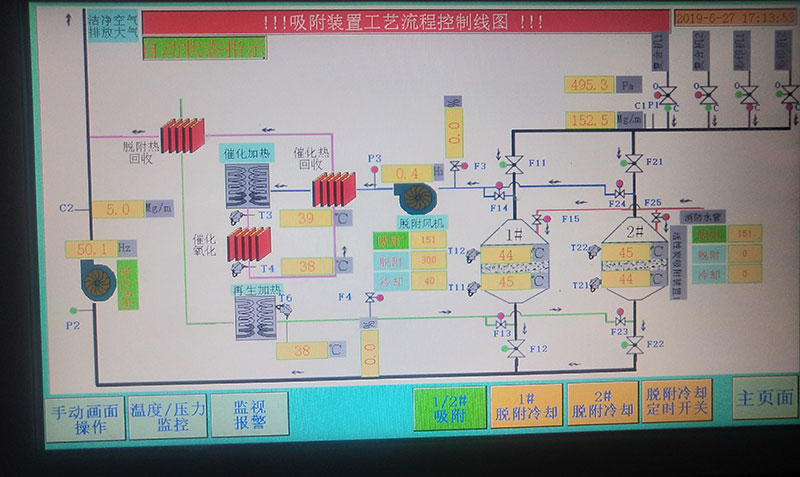

5、為了節約投資和運行費用，系統采用兩個活性炭吸附箱，一備一用，偶爾在三條生產線全開的情況下，兩箱同時啟用；白天吸附，晚上錯峰用電期間啟動脫附再生和催化燃燒裝置，最大程度的節約了運行費用。/6、系統采用PLC全自動控制，可切換手動模式。配備VOC濃度在線監測聯動、脫附和催化燃燒溫度在線監測聯動、自動噴淋消防系統聯動，一鍵啟動，安全無憂。

三、項目驗收情況
